Conectori electrici: ghid pentru alegerea corectă și montaj sigur

Ghid practic despre conectori electrici și papuci cablu: tipuri, materiale, dimensiuni și sertizare. Învață să alegi corect și să eviți cele 5 greșeli comune.

Conectorii electrici par o piesă măruntă într-o instalație, dar de ei depinde dacă un circuit funcționează fără probleme ani de zile sau dacă apar scurtcircuite, supraîncălziri și conexiuni slabe la câteva luni după montaj. Indiferent că lucrezi la un tablou electric, refaci instalația din mașină, montezi un sistem audio sau doar înlocuiești un cablu al unei electrocasnice, alegerea conectorului potrivit face diferența dintre o lucrare profesionistă și una care îți va da bătăi de cap.

În acest ghid am adunat tot ce trebuie să știi despre conectori electrici: ce tipuri există, cum alegi mărimea și materialul corect, cum se montează corespunzător și ce greșeli să eviți. E un articol scris pentru toți — de la pasionați de DIY care vor să termine o lucrare acasă, până la electricieni cu experiență care caută un material de referință pe care să-l recomande clienților.

Ce sunt conectorii electrici și de ce contează atât de mult

Conectorii electrici sunt piese metalice — de obicei din cupru, alamă sau aluminiu — care au rolul de a face legătura sigură și conductivă între două sau mai multe elemente ale unui circuit electric. Pot lega un cablu de o bornă, două cabluri între ele, sau un cablu de un dispozitiv (motor, întrerupător, baterie, aparat electric). Categoria include papucii cablu, mufele de sertizat, conectorii rapizi tip Wago, regletele, dar și mufele banană sau papucii de tip furcă pentru sisteme audio.

De ce sunt importanți? Pentru că o legătură făcută direct, cu fire răsucite și izolate cu bandă, are trei probleme mari. În primul rând, contactul devine intermitent în timp — firele se slăbesc, oxidul se depune, rezistența contactului crește. În al doilea rând, rezistența mai mare înseamnă căldură; iar căldura, într-o joncțiune electrică, e începutul unei probleme serioase. În al treilea rând, vibrațiile (în mașini, utilaje, aparate cu motoare) sfârșesc prin a desface complet conexiunea. Un conector electric bine ales și bine sertizat elimină toate aceste riscuri.

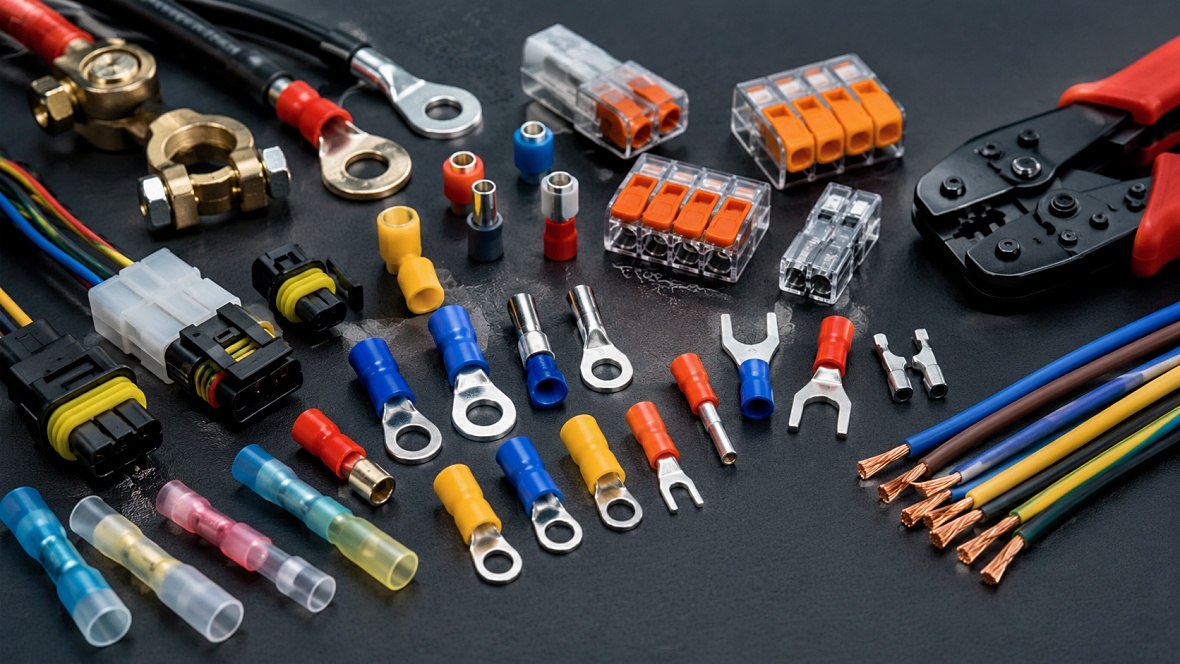

Principalele tipuri de conectori electrici și când se folosesc

Există zeci de tipuri de conectori electrici pe piață, dar majoritatea lucrărilor uzuale acoperă cinci categorii principale. Hai să le luăm pe rând, cu exemple concrete în care fiecare e alegerea potrivită.

1. Papuci cablu (inelari, tip furcă, tip pin)

Papucii de cablu sunt probabil cei mai utilizați conectori electrici în instalațiile profesionale. Au o parte tubulară în care se introduce capătul dezizolat al firului — aceasta se sertizează strâns peste cupru — și o parte plată cu un orificiu prin care trece un șurub de fixare la borna aparatului.

Papucii inelari (cu gaură rotundă) sunt cei mai siguri, pentru că nu pot ieși de sub piuliță chiar dacă aceasta se slăbește. Sunt alegerea standard pentru tablouri electrice, baterii auto, motoare electrice și conexiuni industriale. Papucii tip furcă (cu deschidere laterală) se montează și se demontează mai repede — utili acolo unde faci des modificări — dar pot ieși dacă piulița se desface. Papucii tip pin (capăt cilindric subțire) se folosesc pentru intrarea în reglete tip șurub și terminale cu clamă.

2. Mufe izolate sertizate (papuci electrici izolați)

Sunt papucii clasici cu manșon din plastic colorat — roșu, albastru, galben — culoarea indicând secțiunea cablului pentru care sunt proiectați. Roșu pentru 0,5–1,5 mm², albastru pentru 1,5–2,5 mm², galben pentru 4–6 mm². Manșonul izolează contactul și protejează cablul de tensionări mecanice.

Îi vei găsi cel mai des în instalațiile auto (faruri, claxon, semnalizare, audio), în electrocasnice și în panouri de comandă de gabarit mic. Avantajul lor major: nu trebuie să mai pui bandă izolatoare suplimentară după sertizare.

3. Conectori rapizi tip Wago (cleme cu pârghie)

Clemele cu pârghie tip Wago au devenit extrem de populare datorită modului simplu și sigur de realizare a conexiunilor electrice. Acestea folosesc un sistem de contact cu arc de presiune, o tehnologie utilizată de zeci de ani în domeniul electric, iar versiunile moderne cu pârghie au făcut montajul mult mai rapid și mai accesibil.

În loc să răsucești conductoarele și să folosești bandă izolatoare, deschizi pârghia, introduci firul dezizolat și o închizi. Rezultatul este o conexiune fermă, ușor de verificat și, în multe cazuri, demontabilă și reutilizabilă. Modelele transparente permit verificarea vizuală a poziționării corecte a conductorului.

Aceste cleme se folosesc frecvent în doze de conexiuni, la circuite de iluminat, instalații electrice interioare, tablouri de distribuție și alte aplicații unde este necesară o legătură rapidă și sigură. Pentru aplicații speciale, cum sunt conexiunile fotovoltaice exterioare sau circuitele cu cerințe speciale de mediu și curent, se utilizează conectori dedicați.

Curentul maxim admis depinde de model și de secțiunea conductorului utilizat. Multe cleme moderne pentru instalații rezidențiale suportă curenți de aproximativ 24–32 A, suficient pentru majoritatea circuitelor casnice, însă pentru consumatori industriali de putere mare se folosesc soluții de conexiune dimensionate corespunzător.

4. Conectori pentru audio: mufe banană, papuci furcă, speakon

Pentru cei care lucrează cu cabluri de boxe, amplificatoare hi-fi sau sisteme PA, există o subcategorie distinctă de conectori electrici. Mufele banană (plug-uri cilindrice de 4 mm) se introduc în bornele dedicate ale amplificatoarelor și asigură o conexiune curată, fără fire libere care să atingă carcasa. Papucii furcă pentru audio (tip spadă) se montează pe terminalele cu șurub. Conectorii Speakon, dezvoltați de Neutrik, sunt standardul profesional pentru concerte și evenimente — se blochează cu un sfert de rotație și suportă curenți mari fără să iasă accidental.

5. Reglete și cleme cu șurub

Regletele sunt benzi de plastic cu câteva sloturi metalice prevăzute cu șuruburi. Le tai la dimensiunea dorită, introduci firele și strângi șuruburile peste ele. Sunt soluția cea mai ieftină pentru legături multiple și se folosesc des în tablourile mici, la corpurile de iluminat, dar și pentru racorduri temporare. Dezavantajul: șuruburile se pot slăbi în timp dacă există vibrații, deci nu sunt alegerea ideală pentru aplicații mobile sau auto.

Cum alegi mărimea și tipul corect de conector electric

Aici e zona în care apar cele mai multe greșeli și returnări. Alegerea conectorului potrivit se face în funcție de trei parametri pe care trebuie să-i ai clari înainte de comandă: secțiunea cablului, intensitatea curentului și tipul terminalului la care vei lega papucul.

Pasul 1: Identifică secțiunea cablului

Secțiunea cablului se măsoară în milimetri pătrați (mm²) și e tipărită pe izolație. Cele mai comune secțiuni întâlnite în casă și pe vehicule sunt 0,75, 1, 1,5, 2,5, 4, 6, 10, 16, 25, 35 și 50 mm². Conectorii sunt marcați pentru intervale — un papuc izolat albastru, spre exemplu, e proiectat pentru cabluri între 1,5 și 2,5 mm². Dacă pui un cablu prea subțire într-un papuc prea mare, sertizarea nu va prinde ferm și contactul va fi slab. Dacă forțezi un cablu prea gros într-un papuc mic, rămân fire în afară și se reduce secțiunea utilă a conexiunii.

Pasul 2: Calculează intensitatea curentului

Curentul care trece prin conector determină cât de mult se va încălzi acesta. Pentru o conexiune sigură, conectorul ales trebuie să suporte intensitatea maximă a circuitului plus o marjă de siguranță de 20–30%. Un conector de 10 A pe un circuit care trage 9 A va funcționa la limită și se va încălzi mai mult decât ar trebui. Alege conectori care suportă cu confort intensitatea reală — informația apare în fișa tehnică a fiecărui produs.

Pasul 3: Verifică tipul terminalului

Borna la care vei lega conectorul are un anumit diametru de șurub (M4, M5, M6, M8, M10, M12). Papucii inelari sunt produși cu orificii corespunzătoare fiecărui diametru. Un papuc cu gaură M6 pe un șurub M8 nu se va fixa stabil; un papuc M8 pe un șurub M6 va avea joc lateral. Întotdeauna măsoară sau verifică în fișa tehnică a echipamentului diametrul șurubului înainte de comandă.

Materialele din care se fac conectorii electrici și ce înseamnă pentru tine

Cuprul electrolitic este standardul pentru conectorii de calitate. Conduce excelent curentul, e maleabil (se sertizează curat) și se oxidează lent. Cuprul stanat — adică acoperit cu un strat fin de cositor — adaugă protecție anticorozivă, fiind alegerea recomandată pentru medii umede sau cu vapori chimici. Aluminiul se folosește pentru conectori de putere mare (peste 35 mm²) pentru că e mai ieftin și mai ușor, dar trebuie atenție specială la îmbinări cupru-aluminiu, unde apare coroziune galvanică dacă nu se folosesc papuci bimetalici.

Alama, mai puțin folosită pentru contacte de putere, e prezentă des în conectorii audio (mufe banană, conectori RCA, jack) datorită rezistenței mecanice și aspectului estetic — multe modele sunt și placate cu aur sau nichel pentru a îmbunătăți contactul și a evita oxidarea pe termen lung.

Sertizarea corectă: tehnica de care depinde totul

Cel mai bun papuc de cablu, realizat din cupru de calitate, nu valorează nimic dacă sertizarea este făcută greșit. Sertizarea înseamnă presarea mecanică a manșonului papucului peste firul introdus în el, astfel încât între cele două să rămână contact intim pe toată suprafața. Există patru reguli de bază pe care trebuie să le respecți de fiecare dată.

Prima regulă: folosește cleștele potrivit. Cleștii universali multifuncționali (care taie, dezizolează și sertizează la 5 lei bucata) sunt OK pentru un proiect rar la domiciliu, dar pentru lucrări frecvente și calitate constantă ai nevoie de un clește dedicat — cu falci profilate pentru tipul de papuc folosit (izolat, neizolat sau tubular) și mecanism cu clichet care nu se deschide până nu termini sertizarea complet. Diferența de calitate dintre cele două e enormă.

A doua regulă: dezizolează corect. Lungimea de cablu dezizolată trebuie să fie egală cu lungimea manșonului papucului, nici mai mult, nici mai puțin. Prea puțin izolație îndepărtată înseamnă că manșonul prinde și izolația, nu doar cuprul — contactul devine slab. Prea mult cupru lăsat afară înseamnă fire goale lângă papuc, care pot atinge alte borne și pot crea scurtcircuit.

A treia regulă: poziționează cleștele pe mijlocul manșonului. Sertizarea la capăt lasă o parte din manșon nepresată, ceea ce slăbește prinderea. Cleștii buni au marcaj sau falci profilate care te ghidează la poziția corectă.

A patra regulă: testează prin tragere. După sertizare, prinde papucul într-o mână și cablul în cealaltă și trage ferm. Dacă firul iese sau alunecă, sertizarea e ratată — taie capătul, dezizolează din nou și folosește un papuc nou. Niciodată nu refolosi un papuc deja sertizat.

Cele mai frecvente 5 greșeli la alegerea conectorilor electrici

Lucrând cu mulți clienți din diverse domenii, am identificat câteva greșeli care apar iar și iar — și care duc la returnări, înlocuiri sau, mai rău, defecțiuni după montaj. Iată-le pe cele mai comune:

1. Comanda pe baza unei priviri rapide, fără măsurători

Foarte mulți clienți comandă un set de papuci „pentru un cablu de mărime medie” fără să măsoare efectiv secțiunea cablului sau diametrul șurubului bornei. Rezultatul: papuci care nu se potrivesc și o nouă comandă. Notează-ți cele două valori înainte să cauți produsul.

2. Alegerea unui conector subdimensionat pentru curentul real

În instalațiile de putere mare — invertoare solare, sisteme audio cu amplificatoare puternice, instalații industriale — conectorul trebuie să suporte curentul de vârf, nu doar curentul mediu. Un conector dimensionat la limită se va încălzi, oxidează în timp și ajunge să ardă.

3. Sertizarea cu cleștele greșit

Am explicat mai sus de ce contează. Dacă faci doar 5 conexiuni pe an, un clește ieftin e suficient. Dacă faci 50 sau 500, investiția într-un clește profesional se amortizează în câteva luni prin calitatea constantă a lucrărilor și prin lipsa reparațiilor.

4. Amestecarea materialelor incompatibile

Cupru cu aluminiu în contact direct, fără papuc bimetalic, înseamnă coroziune galvanică garantată în câteva luni. Dacă lucrezi cu cabluri de aluminiu, folosește conectori speciali bimetalici sau respectă regulile de tratare a joncțiunilor cu paste antioxidante.

5. Ignorarea mediului de montaj

Un conector pentru interior uscat pus într-o boxă auto sau într-o doză exterioară neetanșă va corodă rapid. Pentru medii umede, expuse la sare, vapori sau vibrații, alege conectori stanati, izolați adecvat sau prevăzuți cu tub termocontractibil care să sigileze conexiunea.

Cum măsori secțiunea unui cablu dacă nu este inscripționată?

În multe situații, mai ales la instalații vechi, cabluri auto sau fire recuperate din diverse echipamente, secțiunea conductorului nu este trecută pe izolație. Alegerea unui conector sau a unui papuc de cablu „din ochi” poate duce la o sertizare slabă, încălzirea conexiunii sau chiar defectarea circuitului.

Cea mai simplă metodă este măsurarea diametrului conductorului de cupru după îndepărtarea izolației. Cu ajutorul unui șubler, se măsoară diametrul firului, iar secțiunea se poate calcula cu formula:

$S = \pi \left(\frac{d}{2}\right)^2$S=π(2d​)2

unde S reprezintă secțiunea conductorului în mm², iar d este diametrul conductorului în milimetri.

De exemplu, un conductor cu diametrul de aproximativ 1,78 mm are o secțiune de aproximativ 2,5 mm², una dintre cele mai întâlnite dimensiuni în instalațiile electrice casnice.

Pentru cablurile multifilare (formate din multe fire subțiri răsucite), măsurarea este mai dificilă deoarece spațiile dintre fire pot duce la erori. În aceste cazuri, este recomandat să verifici marcajele de pe izolație, documentația cablului sau să folosești un șubler și un tabel de corespondență diametru–secțiune.

Ca regulă practică, nu alege niciodată un papuc sau un conector doar după aspectul exterior al cablului. Două cabluri cu aceeași grosime aparentă pot avea secțiuni diferite, deoarece grosimea izolației poate varia considerabil. O măsurătoare corectă te ajută să alegi un conector care se sertizează ferm și oferă un contact electric sigur pe termen lung.

Când e momentul să înlocuiești conectorii vechi

Conectorii electrici nu durează o veșnicie. În instalațiile auto, în special, umiditatea, sarea și vibrațiile îi îmbătrânesc rapid. Semnele clare că un conector trebuie înlocuit sunt: oxidul vizibil (depunere albă pentru aluminiu, verde pentru cupru), încălzirea anormală a zonei conexiunii când funcționează echipamentul, consumatori care funcționează intermitent fără o cauză aparentă, sau pur și simplu vârsta — la mai mult de 10–15 ani într-un mediu solicitant, e prudent să verifici și să schimbi preventiv conectorii principali.

Întrebări frecvente (FAQ) despre conectori electrici

Conectorii electrici sunt una dintre acele piese mărunte care au impact uriaș asupra fiabilității oricărei instalații. O diferență de câțiva lei între un conector ieftin și unul de calitate, multiplicată cu cele câteva zeci sau sute de conexiuni dintr-un proiect, se traduce în ani de funcționare fără probleme sau în reparații frecvente. Diferența o face calitatea materialului, dimensionarea corectă pentru aplicație și — la fel de important — sertizarea făcută cu uneltele potrivite.

Dacă pregătești o lucrare și nu ești sigur ce tipuri de conectori electrici îți trebuie sau ce dimensiuni să alegi, aruncă o privire la gama noastră completă de conectori și papuci cablu sau scrie-ne — îți răspundem cu recomandări concrete, în funcție de proiectul tău. Iar dacă acest ghid te-a ajutat, salvează-l pentru data viitoare când mai ai o întrebare despre conexiuni electrice.
