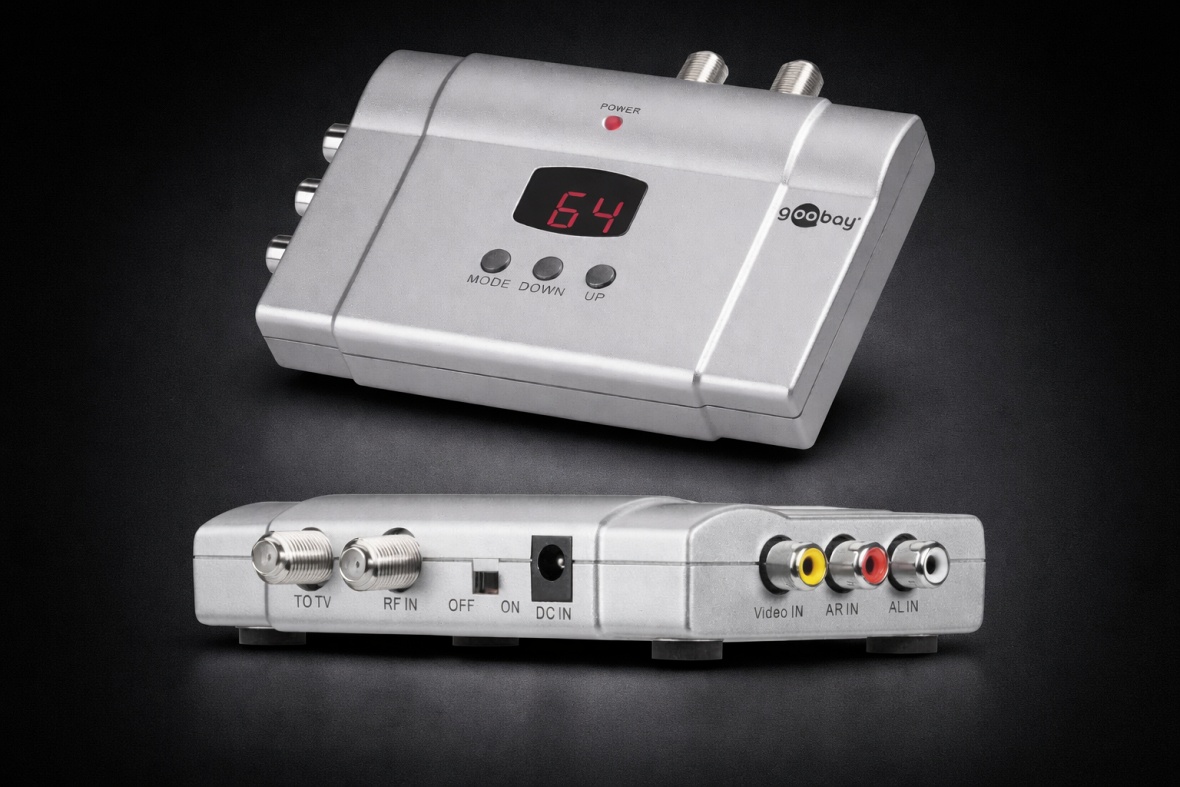

Modulator audio-video la semnal VHF/UHF Goobay – conversia semnalului analogic pentru distribuție TV

Un modulator audio-video este un dispozitiv care convertește semnalele audio-video analogice (video compozit și audio stereo) în semnal de radio-frecvență (RF), permițând distribuția acestora prin rețele clasice de antenă TV. Modulatorul audio-video la semnal VHF/UHF Goobay este conceput pentru integrarea controlată a surselor analogice într-o infrastructură coaxială existentă, fără modificări majore ale instalației și fără echipamente suplimentare complexe.

Este important de clarificat de la început că acest dispozitiv funcționează exclusiv cu semnal analogic, prin conectori RCA, și nu este destinat surselor digitale precum HDMI, DVB sau altor formate digitale moderne.

De asemenea, modulatorul transformă semnalul audio-video analogic exclusiv în semnal RF analogic, în benzile VHF sau UHF, fără nicio procesare sau codare digitală. Nu generează semnal DVB-T, DVB-T2 sau DVB-C și nu funcționează ca encoder digital. Ca să vezi imaginea, televizorul trebuie să aibă tuner analogic. Multe televizoare îl au încă, dar tot mai multe modele noi renunță la el, așa că verifică în meniul de căutare a canalelor dacă există opțiunea „Analogic”. Dacă televizorul nu are tuner analogic, modulatorul nu e soluția potrivită pentru el: conectează sursa direct, pe intrarea AV, dacă o are. Modulatorul este destinat rețelelor interne de distribuție prin cablu coaxial și nu este proiectat pentru emisie radio în eter.

În România, televiziunea analogică terestră a fost oprită pe 17 iunie 2015, odată cu trecerea la televiziunea digitală terestră (DVB-T2). De aceea, azi modulatorul nu mai servește la recepția programelor, ci la distribuția internă a propriei tale surse: imaginea de la un DVD player, de la un sistem de supraveghere analogic sau de la o cameră video, pe un canal dedicat, la toate televizoarele legate la aceeași rețea de cablu coaxial dintr-o casă, o pensiune sau un hotel mic.

Principiul de funcționare

Modulatorul preia semnalul video compozit și semnalul audio stereo prin intrările RCA și îl modulează pe o frecvență selectabilă din benzile VHF sau UHF. Semnalul rezultat este livrat sub formă de semnal RF, care poate fi introdus direct într-o rețea de antenă TV. Pentru televizoare, acest semnal apare ca un canal TV obișnuit, ce poate fi memorat și recepționat la fel ca orice alt program analogic.

Această conversie permite distribuția unei singure surse audio-video către mai multe televizoare conectate la aceeași infrastructură coaxială, folosind splittere sau prize TV deja instalate.

Conectivitate și integrare în instalații existente

Intrările RCA asigură compatibilitate largă cu echipamente analogice precum DVD playere, recordere video, camere analogice sau sisteme de supraveghere cu ieșire AV. Ieșirea RF este realizată prin conector de tip F, standard utilizat în instalațiile de antenă TV, ceea ce facilitează integrarea rapidă în rețelele domestice sau comerciale deja existente.

Modulatorul este proiectat pentru a funcționa stabil în rețele de antenă clasice, iar introducerea semnalului modulat în sistem nu ridică probleme de compatibilitate atunci când este ales corect canalul de ieșire.

Setarea canalului și controlul semnalului

Selectarea canalului de ieșire se face direct de pe dispozitiv, prin intermediul tastelor dedicate pentru creșterea sau scăderea frecvenței. Afișarea canalului activ se realizează cu ajutorul LED-urilor de stare, oferind un control vizual rapid asupra setărilor efectuate.

Această posibilitate de reglaj este esențială pentru evitarea interferențelor cu alte canale TV existente în bandă și pentru menținerea unei recepții clare și stabile pe toate televizoarele conectate la rețea.

Cum îl montezi în instalația de antenă

• Leagă sursa la intrările RCA: mufa galbenă pentru video, cea albă pentru audio stânga și cea roșie pentru audio dreapta. Detalii despre conectorii RCA și F găsești în ghidul despre tipurile de conectori.
• Dacă cablul coaxial duce doar semnalul modulatorului, conectează ieșirea RF direct în rețea sau într-un splitter, cu câte o ieșire pentru fiecare televizor.
• Dacă pe același cablu vine și semnalul de antenă sau de cablu TV, unește cele două semnale printr-un combinator. Un splitter folosit invers funcționează și el, dar cu pierderi și cu separare slabă între semnale.
• Alege pe modulator un canal pe care nu emite niciun multiplex digital în zona ta, ca semnalele să nu se suprapună. Canalele ocupate le vezi la căutarea automată a televizorului.
• La televizor, pornește căutarea canalelor în mod analogic, automat sau manual, și memorează canalul setat pe modulator.
• Dacă ai imagine, dar nu ai sunet, schimbă sistemul de sunet la căutarea manuală (D/K, B/G sau I) până apare sunetul: modulatorul și televizorul trebuie să folosească același standard. În România, televiziunea analogică a folosit PAL D/K.
• Pentru mai multe surse ai nevoie de câte un modulator pentru fiecare, setate pe canale diferite, iar semnalele lor le unești printr-un combinator.

Splittere TV pe stoc:

Aplicații practice

Modulatorul audio-video la semnal VHF/UHF Goobay este utilizat frecvent în locuințe cu mai multe televizoare, unde se dorește distribuția unei singure surse analogice către mai multe puncte de vizionare. De asemenea, este întâlnit în pensiuni, hoteluri și spații comerciale, unde aceeași imagine trebuie afișată simultan pe mai multe ecrane folosind infrastructura de antenă existentă.

În alte scenarii, dispozitivul este folosit în sisteme de supraveghere analogice pentru afișarea imaginilor pe un canal TV dedicat sau în medii educaționale și demonstrative, unde soluțiile simple și stabile sunt preferate.

Conformitate și utilizare

Produsul poartă marcajele CE și WEEE. Marcajul CE este declarația producătorului că aparatul respectă directivele europene aplicabile, de exemplu cele privind siguranța electrică și compatibilitatea electromagnetică. Marcajul WEEE (pubela tăiată) nu este o certificare: arată doar că, la final, aparatul se predă la un punct de colectare a deșeurilor electrice și electronice, nu la gunoiul menajer. Construcția este gândită pentru funcționare stabilă în regim normal de utilizare, atât în locuințe, cât și în spații comerciale mici și medii.

Modulatorul audio-video la semnal VHF/UHF Goobay reprezintă o soluție clar definită pentru conversia și distribuția semnalelor analogice prin rețele de antenă TV. Compatibilitatea cu intrări RCA, ieșirea RF cu conector F, posibilitatea de setare a canalului și integrarea facilă în instalații existente îl recomandă pentru situațiile în care distribuția clasică prin cablu coaxial rămâne cea mai practică și eficientă opțiune.
