Cabluri balansate vs. nebalansate: diferențe, utilizări și ce alegi pentru un sunet curat

Cabluri balansate vs. nebalansate – ghid pentru alegerea cablului audio potrivit

Sunetul de calitate începe cu… cablul potrivit? Absolut.

Fie că tragi primele înregistrări în home studio, pregătești o scenă de concert sau pur și simplu îți dorești muzică fără bâzâieli într-un sistem audio de acasă, alegerea cablului poate schimba totul. De la conexiuni simple cu jack TS, până la rețele complexe de XLR balansate, cablurile sunt mai mult decât niște fire: sunt elemente esențiale pentru fidelitate. Iar dacă alegi greșit, nici cel mai scump microfon sau cele mai bune monitoare nu pot compensa.

Hai să vedem împreună diferențele dintre cablurile balansate și nebalansate, într-un stil simplu, clar și util.

Cabluri nebalansate – o soluție simplă, dar nu fără compromisuri

Cablurile nebalansate – alte denumiri: asimetrice, single-ended, TS („Tip-Sleeve”) – sunt cele mai comune în echipamentele audio de nivel mediu sau entry-level.

Au o construcție în doi conductori: un conductor care transportă semnalul audio(Signal/Tip (T)) și un al doilea conductor, numit masă(Masa/Shield (S)), care acționează ca ecranaj și referință electrică. Designul lor simplu le face ușor de fabricat, ieftine și compatibile cu o gamă largă de echipamente – de la instrumente muzicale până la dispozitive home audio.

Cum funcționează?

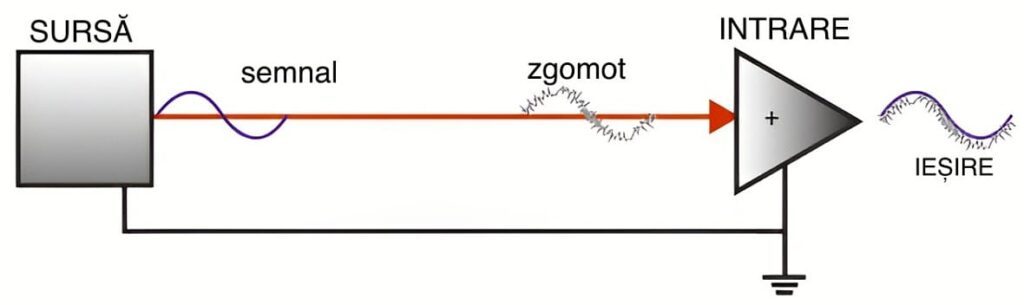

Semnalul audio este transmis pe un singur conductor, iar firul de masă are rolul de a închide circuitul și, teoretic, de a proteja parțial împotriva interferențelor. Însă, deoarece masa servește și ca ecran și ca referință de semnal, orice zgomot captat de ecran este introdus direct în semnalul audio. Asta înseamnă că în medii cu surse de zgomot electric (cabluri de curent, transformatoare, lumini cu dimmer), aceste cabluri pot capta brum, țiuituri sau alte artefacte sonore.

Cablurile nebalansate folosesc, de regulă, conectori TS (jack mono 6,3 mm), RCA (utilizați frecvent la echipamente audio-video și DJ), sau mufe mini-jack 3,5 mm TRS (folosite pentru stereo, nu pentru semnal diferențial). În unele cazuri, chiar și conectorii XLR pot fi folosiți într-o configurație nebalansată, dar nu este recomandat în aplicații profesionale.

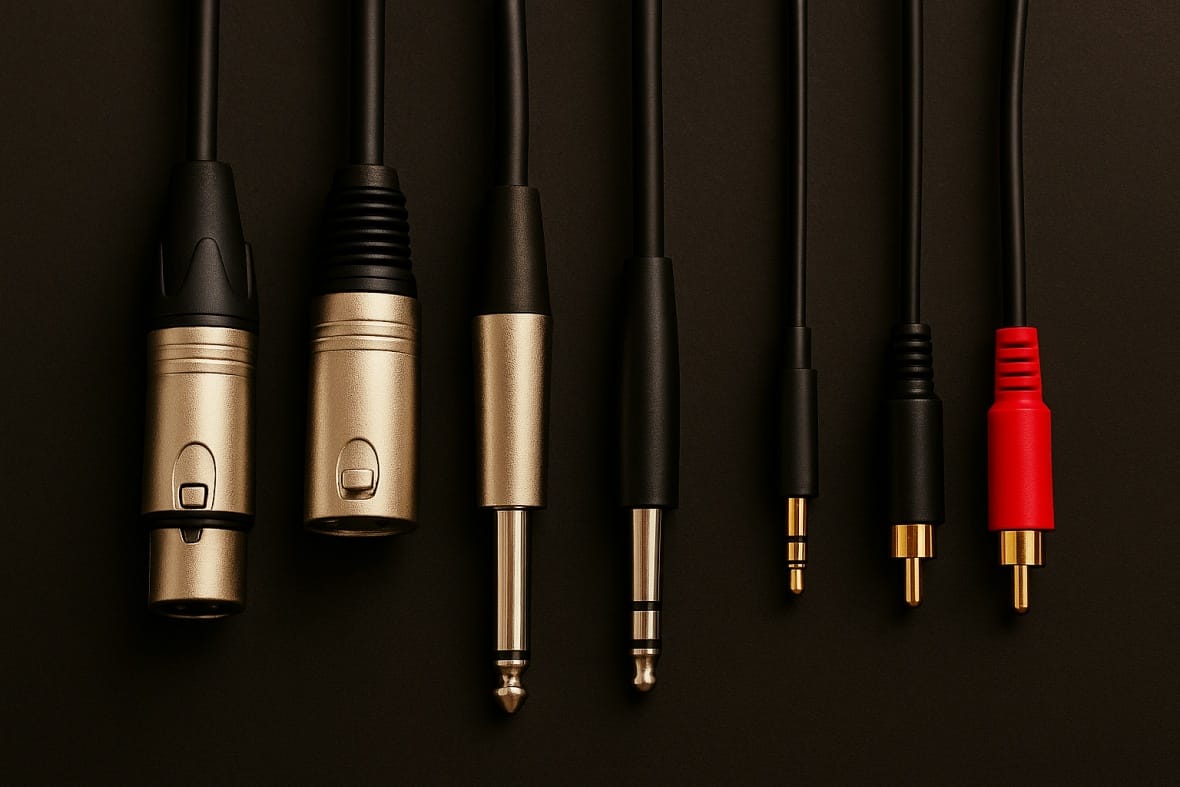

Conectori tipici cabluri nebalansate:

• Jack TS 6,35 mm – chitară, out‑uri de la sintetizatoare(cu specificatie nebalansat);
• RCA – echipamente DJ, playere CD, DAC‑uri hi‑fi;
• Mini‑jack TRS 3,5 mm – ieșire căști (stereo, dar tot nebalansată pe fiecare canal).

 alte cazuri ocazionale

• Bantam / TT TS 4,4 mm – patch-bay broadcast și studio compact

• DIN 5-pin – magnetofoane și receivere hi-fi europene (stereo tape in/out)

• BNC coaxial – echipamente de test audio-video, unele convertoare SPDIF


 nerecomandat:

• XLR (cablat nebalansat, soluție de avarie) – Pin 2 = semnal, Pin 1 & 3 = masă; folosește-l numai în lipsă de alternative.

Cablurile nebalansate devin sensibile la zgomot pe distanțe mai mari de ~6 m, mai ales pentru semnale de instrument (≈ −20 dBV) sau microfon pasiv. La nivel linie +4 dBu se pot depăși 10 m, atâta timp cât sursa, receptorul și ecranarea sunt corect împământate.
Regulă de bună practică: Dacă trebuie să tragi un cablu nebalansat pe o distanță mai mare de 5–6 m, plasează un DI box (direct injection) chiar la sursă (chitară, synth, laptop) și continuă traseul pe XLR balansat până la destinație. DI-ul “convertește” semnalul TS/RCA în balansat, izolează galvanic masa, adaptează impedanța (transformând ieșirea high-Z – low-Z) și atenuează interferențele RF apărute pe scene (LED-uri, dimmer-e etc.).

Avantaje:

• Simplitate în utilizare și instalare
• Cost redus, disponibilitate mare
• Ideal pentru conexiuni scurte, fără surse majore de interferență

Limitări:

• Vulnerabilitate crescută la interferențe electromagnetice
• Lungimea cablului trebuie redusă (maxim 5–6 metri în medii curate electric)
• Neadecvat pentru semnale de nivel mic sau trasee lungi
• Risc crescut de bucle de masă și zgomot de fond


CABLURI XLR

ADAPTOARE XLR

CABLURI JACK

ADAPTOARE JACK

CABLURI RCA

ADAPTOARE RCA

În practică: folosești cabluri nebalansate numai atunci când sursa însăși livrează un semnal nebalansat – tipic chitara electrică, basul, diverse sintetizatoare ori un CD-player cu ieșiri RCA, în aceste cazuri rămân sigure, atâta vreme cât se păstrează departe de cabluri de curent și alte surse puternice de interferență electromagnetică. În astfel de cazuri conectarea directă la un cablu balansat nu funcționează, fiindcă instrumentul nu oferă o linie diferențială; dacă distanța până la mixer depășește 5–6 m, montează o DI box chiar la sursa, convertește semnalul în balansat și parcurge restul traseului fără griji. Pentru legături locale scurte – de pildă de la chitară la combo-amp sau de la synth la monitorul de scenă – un cablu TS sau RCA rămâne perfect sigur, atâta vreme cât îl păstrezi departe de cabluri de curent și alte surse puternice de interferență electromagnetică.

Cablurile balansate – alegerea firească pentru medii profesionale

Cablurile balansate – alte denumiri: balanced, simetrice, echilibrate – sunt construite special pentru a proteja calitatea sunetului în cele mai solicitante condiții.

Spre deosebire de variantele nebalansate, aceste cabluri folosesc trei conductoare: două fire care poartă același semnal audio, dar cu faze opuse (așa-numitele fire „HOT” – (pin 2/TRS‑Tip) – semnal în fază 0°. și „COLD” – (pin 3/TRS‑Ring) – semnal inversat 180°.), și un fir de ecranaj (Shield (pin 1/Sleeve)) care preia zgomotele exterioare. Cele două conductoare sunt răsucite (twisted pair), iar această arhitectură permite anularea interferențelor electromagnetice și păstrarea fidelității audio chiar și pe distanțe mari.

Cum funcționează

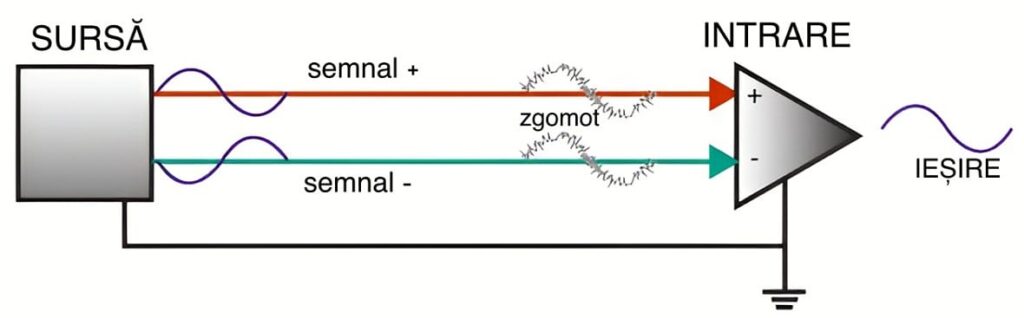

Trucul constă în transmisia semnalului audio pe două linii: una în fază normală, alta defazată, la 180°. Când cele două semnale ajung la intrarea echipamentului de destinație, unul este inversat pentru a fi readus în fază cu celălalt. Astfel, orice zgomot captat pe drum (care afectează ambele fire în mod egal) se anulează, în timp ce semnalul dorit se adaugă. Această tehnică, numită transmisie diferențială, este cheia sunetului curat în aplicațiile profesionale.

Un alt avantaj este faptul că firul de masă nu mai transportă semnal audio, ci acționează doar ca protecție. Acest lucru reduce semnificativ riscul de bucle de masă(una dintre cele mai comune surse de brum în sistemele audio complexe); pentru cazurile persistente se recurge la comutatorul ground-lift.

Conectori dedicați cablurile balansate:

• XLR-3 (cel mai utilizat) – standard profesional la microfoane, preamplificatoare, mixere, PA, interfețe audio
• Jack TRS 6,35 mm (mono balansat) – cel din studiouri și patch-bay-uri
• Bantam / TT TRS 4,4 mm – patch-bay broadcast; funcțional identic cu TRS 6,35 mm, doar mai mic.
• Jack TRS 3,5 mm – mai rar, pe recordere portabile high-end, camere ENG și echipamente semi-pro
• RJ45 / EtherCON (StudioHub+, Redcoat) – până la 4 canale balansate pe cablu CAT5/6; patch-panouri AV moderne


alte cazuri ocazionale

• Mini-XLR (TA3) – bodypack-uri wireless, camere video ENG, recordere portabile
• XLR-4 – conectorul clasic pentru căști stereo balansate (L+/L–, R+/R–); apare tot mai mult în hi-fi, deși nu transportă line-level.
• Jack TRRS 6,35 mm (4 poli) – folosit de câteva amplificatoare de căști hi-fi pentru ieșiri balansate stereo
• Jack TRRS/TRRRS 6,35 mm în aplicații industriale – conectori cu 4-5 poli pentru linii diferențiale + alimentare, foarte rari în audio, dar pot apărea la echipamente medicale sau militare re-folosite în studio
• Euroblock / Phoenix (3 pini) – amplificatoare de instalație, matrici DSP, sisteme conferință
• D-Sub DB-25 (pinout Tascam / Yamaha) – 8 canale balansate pe un singur conector; breakout spre XLR / TRS
• XLR-5 – microfoane stereo, intercom dual-channel, alimentare fantomă comună pentru două capsule


Avantaje:

• Elimină eficient zgomotele induse electromagnetic
• Ideal pentru distanțe mari (uzual 10–30 m, dar pot depăși 100 m în aplicații profesionale)
• Suportă alimentarea phantom power pentru microfoane condensator
• Evită buclele de masă în rețele audio extinse


Precauții și limitări:

• Echipamentele conectate trebuie să accepte semnal balansat pentru a beneficia de protecție
• Dacă un capăt este nebalansat, semnalul devine automat nebalansat
• Cablurile pot fi mai groase, mai scumpe și mai rigide decât cele simple


În practică: folosește cabluri balansate ori de câte ori traseul depășește câțiva metri, când cablul trece prin zone cu multe surse EMI (linii de curent, lumini inteligente, motoare) sau când lucrezi într-un mediu profesional în care semnalul trebuie să ajungă intact la mixer, la interfața audio sau la difuzoarele de PA. Conectează ieșirea balansată a sursei (microfon, preamp, synth, stagebox digital) direct la o intrare balansată; evită adaptoarele nebalansate, pentru că anulează avantajul transmisiei diferențiale. În cazul în care un singur capăt este nebalansat, integrează o DI activă/pasivă sau un convertor de linie pentru a menține integritatea semnalului. Pe scurt, dacă echipamentul îți oferă opțiunea XLR-3, TRS balansat sau Mini-XLR, profită de ea: vei reduce zgomotul, vei putea rula cabluri mai lungi și vei preveni buclele de masă înainte să apară.

Important de stiut: balansat și stereo nu sunt același lucru. „Balansat” descrie modul în care se transmite un singur canal – două conductoare poartă același semnal în faze opuse, cu un ecranaj separat; „Stereo” înseamnă pur și simplu două canale independente (stânga și dreapta), fiecare dintre ele putând fi balansat sau nebalansat.

---

Atât cablurile balansate, cât și cele nebalansate au locul lor în ecosistemul audio, dar alegerea corectă depinde de context. Dacă vorbim despre transmisii pe distanțe scurte, într-un mediu ferit de interferențe, cablurile nebalansate sunt suficiente și eficiente. Însă, pentru orice aplicație profesională, semiprofesională sau pur și simplu în care calitatea sunetului contează, cablurile balansate sunt alegerea firească.

Ce este cu adevărat important e să înțelegi fluxul de semnal al sistemului tău și natura echipamentelor conectate.
Un cablu nu poate îmbunătăți calitatea sursei, dar poate să o păstreze intactă – sau să o compromită.

📌 Recomandare generală – Folosește conexiuni balansate ori de câte ori ambele aparate le permit: obții cel mai bun raport semnal–zgomot și poți rula cabluri lungi fără fără zgomot de rețea. Dacă sursa are doar ieșire nebalansată, situația se împarte în două: pentru chitară sau bas, ieșirea rămâne nebalansată, așa că folosește un cablu TS direct în amplificator sau efect; pentru celelalte surse nebalansate – sintetizatoare, playere RCA, laptopuri – un cablu scurt e suficient când echipamentele sunt apropiate, dar dacă distanța depășește aproximativ 5 m ori mediul este încărcat electromagnetic, montează un DI la sursă și continuă traseul pe XLR balansat până la destinație.

Fie că înregistrezi un podcast în dormitor sau sonorizezi un eveniment, cablul potrivit nu adaugă calitate, dar o păstrează.
